脫硫脫硝設備有以下幾部分組成，分別為：塔體、洗刷體系、反響體系、吸收體系、除霧體系、操控體系。

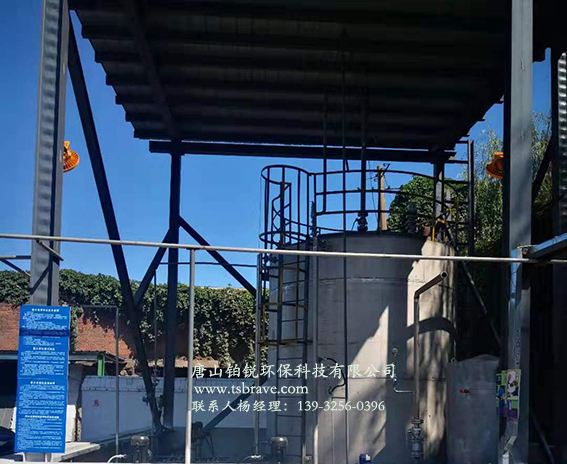

脫硝設備
1、塔體
塔體是設備的主體，是煙氣反響體系的載體，主要有設備主體、步梯、平臺等組成。煙氣中二氧化硫和氮氧化物的脫除都在塔體內部進行。其主要原料為碳鋼，內部進行噴砂、防腐，外部噴涂防腐漆。
對脫硫塔的煙氣脫硫的大型脫硫設備稱為脫硫塔，而用于燃煤工業鍋爐和窯爐煙氣脫硫的小型脫硫除塵設備多稱為脫硫除塵器。在脫硫塔和脫硫除塵器中，應含SO2的煙氣，對煙氣中的SO2進行化學吸收。為了強化吸收進程，進步脫硫功率，降低設備的投資和運轉費用，脫硫塔和脫硫除塵器應滿意以下的基本要求：
?。?）氣液間有較大的觸摸面積和必定的觸摸時間；
?。?）氣液間擾動激烈，吸收阻力小，對SO2的吸收功率高；
?。?）操作安穩，要有適宜的操作彈性；
?。?）氣流通過時的壓降要??；
?。?）結構簡單，制作及修理方便，造價低價，運用壽命長；
?。?）不結垢，不堵塞，耐磨損，耐腐蝕；
?。?）能耗低，不產生二次污染。
對脫硫塔的煙氣脫硫的大型脫硫設備稱為脫硫塔，而用于燃煤工業鍋爐和窯爐煙氣脫硫的小型脫硫除塵設備多稱為脫硫除塵器。在脫硫塔和脫硫除塵器中，應含SO2的煙氣，對煙氣中的SO2進行化學吸收。為了強化吸收進程，進步脫硫功率，降低設備的投資和運轉費用，脫硫塔和脫硫除塵器應滿意以下的基本要求：
?。?）氣液間有較大的觸摸面積和必定的觸摸時間；
?。?）氣液間擾動激烈，吸收阻力小，對SO2的吸收功率高；
?。?）操作安穩，要有適宜的操作彈性；
?。?）氣流通過時的壓降要??；
?。?）結構簡單，制作及修理方便，造價低價，運用壽命長；
?。?）不結垢，不堵塞，耐磨損，耐腐蝕；
?。?）能耗低，不產生二次污染。
2、洗刷體系
洗刷體系是煙氣脫硫脫硝體系的級體系，主要有洗刷循環泵、漿液池、水泵進出口管路和漿液噴淋層等組成。
主要經過預洗刷漿液循環泵抽取漿液池內漿液，經過噴淋層進行漿液霧化，下降煙氣溫度、吸收煙氣中NO2、大部分SO2、氟離子等污染物。避免很多SO2進入下一級，從而削減藥劑和二氧化硫的副反響、下降藥劑的耗量。
3、吸收體系
吸收體系是煙氣脫硫脫硝體系的第三級體系，主要有堿液制備罐、PH檢測計、吸收循環泵、循環水池、水泵進出口管路和漿液噴淋層等組成。
?
在堿液制備罐中制備好堿液，由PH檢測計操控循環水池內堿液參加量，調制好循環水。經過吸收循環水泵抽取循環水，進入噴淋層霧化，并和煙氣充沛觸摸，吸收氮氧化物和剩余的二氧化硫，終形成硫酸鹽、硝酸鹽或亞硝酸鹽。漿液噴嘴噴出的堿性漿液經過吸收塔內部歪斜隔板搜集，回到循環水池，并經過操控漿液PH值、吸收循環泵流量等參數，調整所需的脫硫脫硝總功率。
4、反響體系
反響體系是煙氣脫硫脫硝體系的第二級體系，也是整套體系的核心。主要有藥劑增加泵、清水泵、脫硝循環泵、脫硝循環箱、水泵進出口管路和漿液噴淋層等組成。
經過藥劑增加泵和清水泵將藥劑和水依照比例參加脫硝循環箱，由脫硝循環泵抽取循環箱內的漿液經過管路和噴淋層，使?jié){液霧化，和煙氣中的NO充沛觸摸并進行反響。反響后的漿液經過吸收塔內部歪斜隔板搜集，回到脫硝循環箱。并可以操控脫硝漿液箱內藥劑濃度、脫硝循環泵流量等參數，調整所需的脫硝功率。
5、除霧體系
除霧體系是由除霧器本體及沖洗體系組成，具體為除霧器本體、沖洗水泵、沖洗水管道、噴嘴、支撐架等組成。
脫硫脫硝后的煙氣以必定的速度流經除霧器，煙氣被快速、接連改變運動方向，因離心力和慣性的作用，煙氣內的霧滴撞擊到除霧器葉片上被捕集下來，霧滴聚集形成水流，因重力的作用，下落至漿液池內，完成了氣液別離，使得流經除霧器的煙氣到達除霧要求后排出。
6、電控體系
電控體系只要操控各臺循環水泵的開停，經過調整水泵的開停時刻來操控漿液的濃度，以到達氮氧化物和二氧化硫的排放數值。
